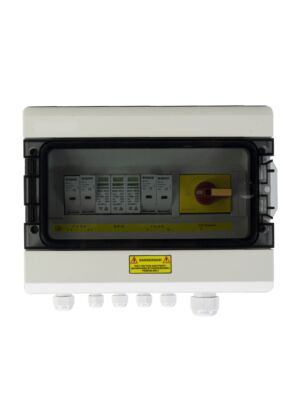

Central PNI CBT-3 para proteção e interrupção do sistema solar trifásico AC DC entrada 4 strings, saída 1 string

Central PNI CBT-3 para proteção e interrupção do sistema solar trifásico AC DC entrada 4 strings, saída 1 string
477,99 €
Disponibilidade: Em stock
SKU
PNI-CBT-3

Proteção e controle do sistema solar trifásico

A fim de reduzir as conexões de cabo entre os componentes FV e o inversor, para melhorar a confiabilidade e facilitar a manutenção, a caixa de combinação é geralmente necessária para sistemas FV trifásicos conectados à rede em grande escala.

O PNI CBT-3 foi projetado especificamente para atender a esse requisito.

A caixa de combinação cria uma solução completa para um sistema de geração de energia fotovoltaica com inversor. Ao usar uma caixa de combinação, o usuário pode combinar um certo número de componentes fotovoltaicos com as mesmas especificações em um único grupo de componentes, dependendo da faixa de tensão de entrada CC do inversor.

Descrição da imagem

Especificações técnicas

O PNI CBT-3 pode ser instalado ao ar livre graças ao grau de proteção IP65. A caixa de metal evita danos aos componentes causados por raios UV, ácidos, umidade, mofo ou roedores.

Em caso de intervenções na instalação, o PNI CBT-3 facilita a interrupção do sistema e simplifica a conexão dos fios.

Especificações AC ENTRADA
Pares de entrada solar (+,-) 4 Tensão de entrada CA trifásico 380-440V
Corrente máxima de entrada para cada string 15 Corrente máxima de entrada CA trifásico 63A
Corrente de segurança para cada string 15 Tamanho do cabo de saída AC 10MM2
Tamanho do cabo de entrada para cada string 4MM2 Protetor contra surtos de CA Sim
Pares de saída (+,-) 1 Corrente de saída CA trifásica máxima 63A
Tamanho do cabo de saída 12MM2 Temperatura de trabalho -20°C ~ +50°C
DC interrompendo a corrente 63A Método de resfriamento naturalmente
Tensão máxima de entrada solar DC1000V Tamanho do cabo de aterramento 6MM2
DC protetor contra surtos DC1000V tamanho

440 x 380 x 170 mm

Corrente máxima de saída CC 60A Peso

10,2kg

Escreva a sua própria avaliação
Está a avaliar:Central PNI CBT-3 para proteção e interrupção do sistema solar trifásico AC DC entrada 4 strings, saída 1 string
A sua classificação
Identificação
Código do produto PNI-CBT-3
Características gerais
Parâmetros técnicos - Entrada solar (+, -): 4 strings - Entrada de string de corrente (A): 15 A - Seção do fio de entrada solar: 4 mm - Saída DC (solar) para inversor: 1 saída - Corrente de saída DC (A): 60 A - Tensão máxima de entrada solar (V): 1000 - Protetor contra surtos DC: Sim 1 peça - Entrada AC: trifásico 3 fios 380-440V - Corrente máxima de entrada AC: 63A - Seção de entrada AC (mm2): 10 - Protetor contra surtos AC : Sim 1 peça - Temperatura de trabalho: -20°C ~ 50°C - Resfriamento: natural/passivo através da caixa metálica
Descrição Painel PNI para proteção e interrupção de sistema solar fotovoltaico DC e AC com saída trifásica
Peso 10.812kg
tamanho 440x175x335mm
O pacote contém
Contente Placa de proteção



PNI-CBT-3
Lang Tipo Nome Ligação
EU2 Declaração de conformidade Declaration of conformity EN, RO Link
EU2 Manual do usuário User manual EN, RO Link
